Bevor der komplette Innenraum mit Isoliermaterial verkleidet wird möchten wir die herrlich freiliegenden Löcher der zahlreich vorhandenen Strukturelemente nutzen um die Kabel einzufädeln. Diese Seite dient mehr dazu grundsätzliche Denkanstöße zu liefern - das jeweilige Setup hängt zu stark von eurem Van bzw. euren Anschlusswünschen ab.

Zur Erheiterung

Werkzeug

In diesem Fall recht einfach:

  • Schneid-Zange
  • (Flexibler Krallengreifer, kann beim Durchfummeln der Kabel helfen)

Material

Hier eine Übersicht der Kabel die ich bestellt habe - nur um euch einen groben Anhaltspunkt zu liefern:

  • 12m von 2x4mm²
  • 42m von 2x2.5mm²
  • 5m von 2x6mm²
  • 10m von 2x1.5mm² (für die Stromversorgung der Rückfahrkamera)
  • 50m 230V Kabel aus dem Baumarkt.

Vorgehen

Überlegt euch gründlich, wo ihr welchen Strom braucht - ich hatte im ersten Anlauf die Hälfte vergessen. Hier meine Checkliste und Infos über den verwendeten Kabelquerschnitt bei DC Kabeln:

  • Computer und Monitor (240V AC, 2A)
  • Küchenanschluss für Haushaltsgeräte, Kaffemaschine, Mikrowelle (240V AC, 5A)
  • Pumpe (12V DC, 5A, 4mm²)
  • Truma Combi D6 (12V DC, 7A, 6mm²)-
  • Tischlicht LED (12V DC, \(\approx\)2A, 3mm²)
  • LED-Spots Bad (12 DC, \(\approx\)2A, 3mm²)
  • LED-Spots Hauptraum (12V DC, \(\approx\)2A, 3mm²)
  • LED-Licht Küche (12V DC, \(\approx\)1A, 3mm²)
  • Deckenbeleuchtung (12V DC, \(\approx\)2A, 3mm²)
  • Kühlschrank (12V DC, 2A, 4mm²)
  • Kabel für Lichtschalter Schalter (entspricht dem jeweiligen Kabelquerschnitt)

Die mit \(\approx\) gekennzeichneten Ampereangaben sind geschätzt und wahrscheinlich Overkill. Im Zweifel tut ein etwas dickeres Kabel aber nicht weh. Außerdem erleichtert es am Ende - sollte man einen Abnehmer vergessen haben - dass man einfach einen Abzweig macht.

Hier eine Übersicht, an welchen Stellen ich Strom brauche:

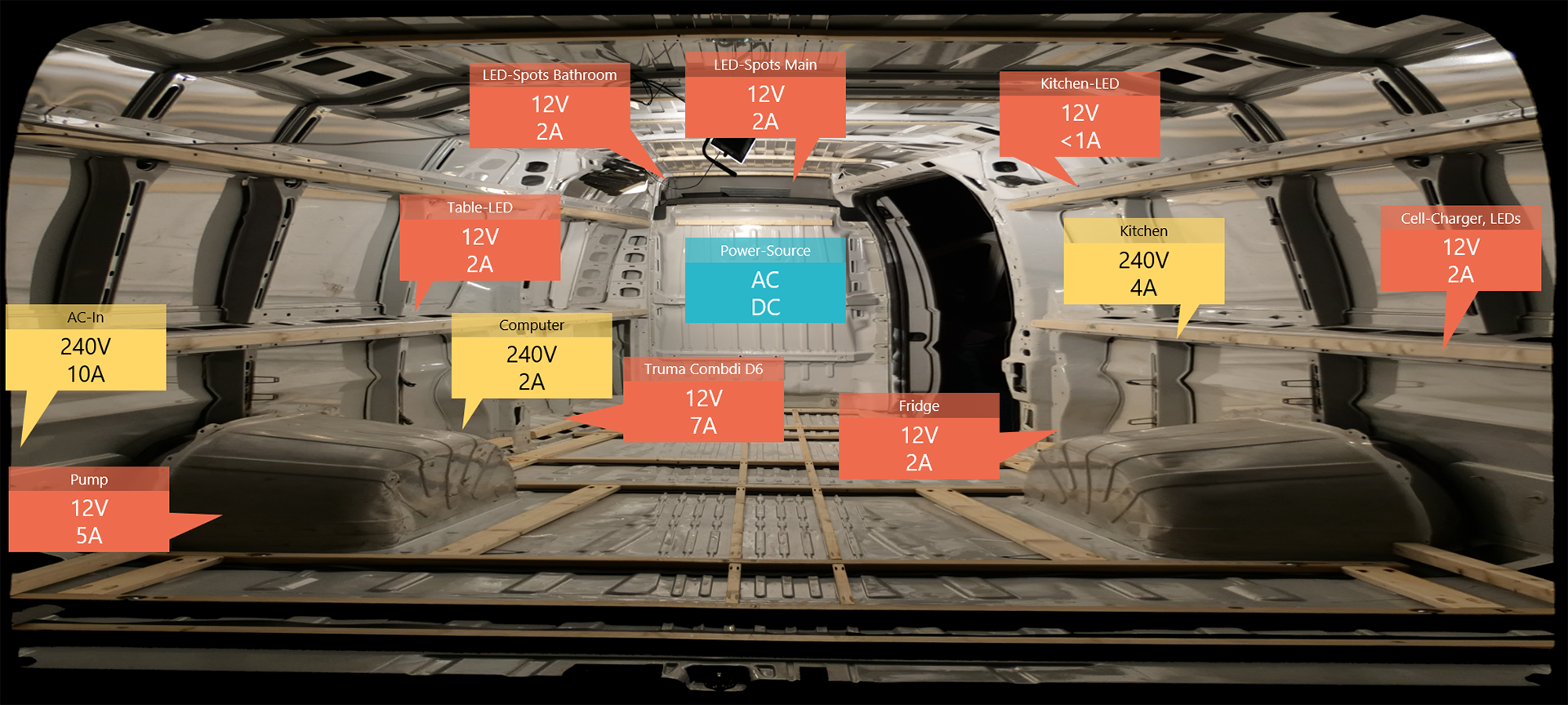

Skizze der geplanten Anschlussstellen.

Vergesst nicht die Kabel für Schalter. Ihr wollt nicht nur von der Batterie zu eurer Deckenbeleuchtung. Ihr wollt von eurer Batterie zu einem Schalter und dann zu eurer Deckbeleuchtung.

Ich empfehle mit einem Maßband einfach alles abzumessen und dann 10% zu addieren. Meine Rechnung zu teilen macht keinen Sinn, da ich 2 mal Kabel nachbestellen musste.

Bei der Verlegung darauf achten nicht 12V mit 230V Kabel zu vermischen und in separaten Kanälen zu führen.

Beim Einfädeln der Kabel ist es extrem hilfreich zu weit zu arbeiten. Oft bewegt sich das widerspenstige Kabel nur wenn man zeitgleich an 4 Stellen gleichzeitig zieht, schiebt, wackelt und buchsiert.

Beschaffenheit der Kabel

Mir war wichtig eine rote und schwarze Litze haben (um nicht verwirrt zwei gleichfarbie Litzen durchmessen zu müssen),außerdem wollte eine extra Hülle drumrum (keine oder erst später Kabelschaden und Elektroexekution). Diesen Anforderungen wurden witziger Weise Audio-Kabel gerecht. Und das beste: Wirklich teurer waren die nicht.

Detailaufnahme der verwendeten DC-Kabel.

Kabelquerschnitt wurde bereits zu genüge hier, hier und hier adressiert: Da ich alles separat absichern wollte - und daher im Endeffekt vom Sicherungskasten bis zu jedem Verbraucher ein separates Kabel läuft - war ich stets unter den Ampere in den Tabellen.

In Summe hat die Verkabelung ca. 5h gedauert - kleinere Nachbesserungen zu einem späteren Zeitpunkt mal außen vor gelassen.

Achtung, ihr arbeitet hier mit Strom, lasst äußerste Sorgfalt walten und führt Installationen nur selbst durch wenn ihr ein Fachmann seid. Ich übernehme keinerlei Garantie für das obige Vorgehen.
